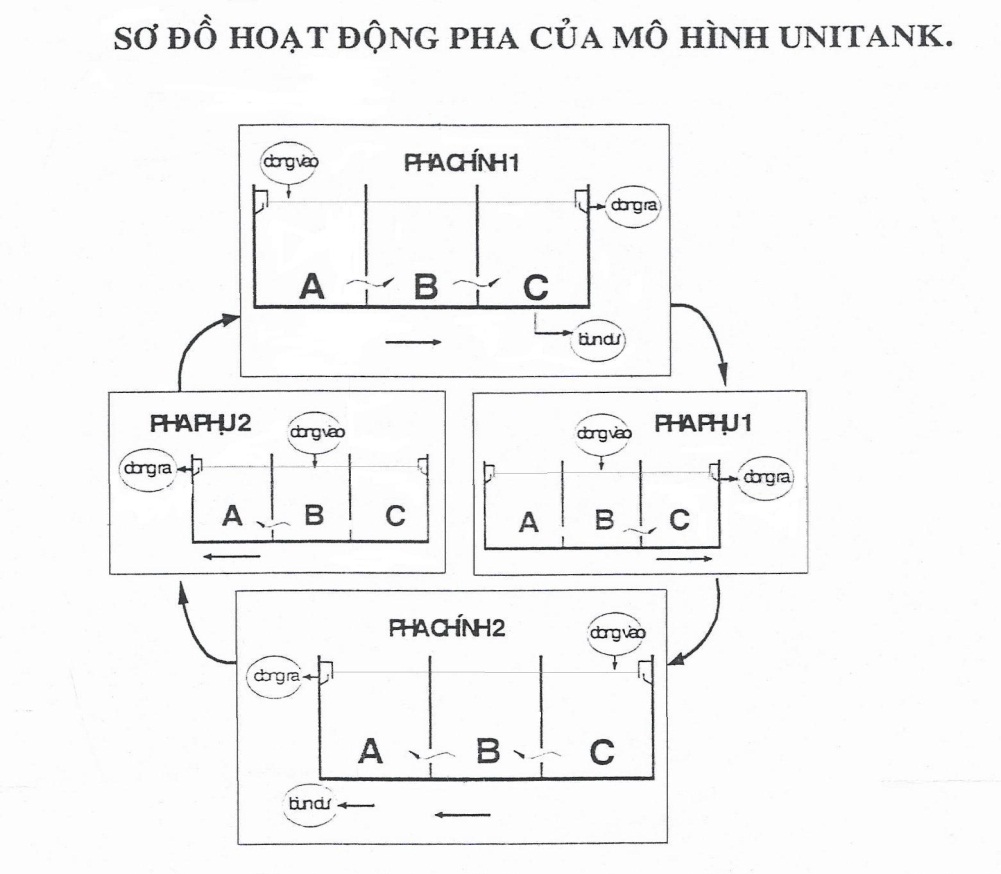

Sơ đồ hoạt động pha của mô hình Unitank

Unitank là công nghệ hiếu khí xử lý nước thải bằng bùn hoạt tính, quá trình xử lý liên tục và hoạt động theo chu kì. Nhờ quá trình điều khiển linh hoạt cho phép thiết lập chế độ xử lý phù hợp với nước thải đầu vào cũng như mở rộng chức năng loại bỏ Phospho và Nitơ khi cần thiết.Việc thiết kế hệ thống Unitank dưa trên một loạt các nguyên tắc và qui luật riêng, khác với các hệ thống xử lý nước thải bùn hoạt tính truyền thống.

Về cấu trúc, Unitank là là một khối bể hình chữ nhật được chia làm 3 khoang thông nhau qua bức tường chung. Hai khoang ngoài có thêm hệ thống máng răng cưa nhằm thực hiện hai chức năng: vừa là bể sục khí để vi  sinh vật oxy hoá các chất hữu cơ gây bẩn vừa là bể lắng II tách bùn ra khỏi nước đã xử lý. Hệ thống đường ống đưa nước thải vào Unitank được thiết kế để đưa nước thải vào từng khoang tuỳ theo từng pha. Nước thải sau xử lý theo máng răng cưa ra ngoài bể chứa nước sạch, bùn sinh học dư cũng được đưa ra khỏi hệ thống Unitank từ hai khoang ngoài. Cũng giống như các hệ thống xử lý sinh học khác, Unitank xử lý nước thải với dòng vào và dòng ra liên tục theo chu kì, mỗi chu kì gồm hai pha chính và hai pha phụ. Thời gian của pha chính là ba giờ và thời gian của pha phụ là một giờ ( có thể điều chỉnh được). Thời gian của pha chính và pha phụ được tính toán và chương trình hoá dựa vào lưu lượng, tính chất nước thải đầu vào và tiêu chuẩn chất lượng nước thải xử lý đầu ra.

Toàn bộ hệ thống Unitank được điều khiển tự động bởi bộ PLC đã được máy tính lập trình sẵn theo tính chất đặc trưng của nước thải và theo số liệu thực nghiệm.
Chu kì Unitank hoạt động như sau: gồm hai pha chính và hai pha phụ

+ Pha chính thứ nhất: Nước thải được đưa vào ngăn bên trái ngoài cùng (ngăn A) lúc này đang được sục khí. Nước thải mới được đưa vào được trộn lẫn với bùn hoạt tính. Các hợp chất hữu cơ, tác nhân gây bẩn cho nước bị hấp phụ và bị phá  vỡ một phần bởi bùn hoạt tính (quá trình tích luỹ). Từ ngăn A hỗn hợp bùn nước liên tục chảy vào ngăn B cũng đang được sục khí. Tại đây vi sinh tiếp tục phá huỷ các chất hữu cơ đã được đưa vào và được hấp phụ ở ngăn A (quá trình tái sinh). Cuối cùng, hỗn hợp bùn nước được chuyển sang ngăn C, lúc này ngăn C không sục khí cũng không khuấy trộn mà đóng vai trò như một bể lắng, tạo điều kiện yên tĩnh cho bùn sa lắng dưới tác dụng của trọng lực. Từ ngăn C, nước thải đã được trào qua máng răng cưa vào kênh nước sạch, bùn dư cũng lấy ở đây, tại ngăn C.

+ Pha phụ thứ nhất: Hết pha chính thứ nhất là đến pha phụ thứ nhất kéo dài trong một giờ. Trong suốt thời gian pha phụ thứ nhất, chức năng ngăn A thay đổi. Hệ thống sục khí của ngăn A ngưng hoạt động để bùn trong ngăn này có thể lắng được dưới tác dụng của trọng lực để chuẩn bị cho pha chính thứ hai (khi đầu ra sẽ được lấy từ ngăn này). Ngăn B vẫn được sục khí như ở pha trước cũng như ngăn C vẫn đóng vai trò làm bể lắng và dòng ra lấy tại đây. Trong pha phụ, nước thải được đưa vào ngăn giữa (ngăn B) và tại đây vi sinh vật thực hiện chức năng oxy hoá và phân huỷ các chất hữu cơ gây bẩn. Sau đó, hỗn hợp nước thải và bùn được chuyển sang ngăn C và được lắng tại đây. Từ ngăn C, nước thải đã được xử lý trào qua máng răng cưa vào kênh nước sạch, bùn dư cũng được lấy từ đáy.

+ Pha chính thứ hai: Tương tự pha chính thứ nhất, duy chỉ có đổi chiều ngược lại. Nước thải được đua vào ngăn C dang sục khí. Nước thải mới vào được trộn lẩn với bùn hoạt tính. Các hợp chất hữu cơ bị hấp phụ và bị phà vỡ. Từ ngăn C hỗn hợp bùn nước sẽ liên tục chảy vào ngăn B cũng đang đang được sục khí. Tại đây vi sinh vật sử dụng nguồn oxy được cấp vào để oxy hoá và tiếp tục phân huỷ chất hữu cơ. Cuối cùng, hỗn hợp bùn nước được đưa sang ngăn A không sục khí không khuấy trộn đóng vai trò là lắng bùn dưới tác dụng của trọng lực. Từ ngăn A, nước thải đã được xử lý qua máng răng cưa vào kênh nước sạch. Bùn dư cũng được lấy ra tại đây.

+ Pha phụ thứ hai: Hết pha chính thứ hai là đến pha phụ thứ hai kéo dài trong một giờ. Tương tự trong pha phụ thứ nhất nhưng trong pha này, ngăn C ngưng hoạt động để bùn lắng xuống để chuẩn bị cho pha chính thứ nhất. Còn ngăn A đóng vai trò làm bể lắng và dòng ra được lấy tại đây. Sau khi pha phụ thứ hai kết thúc cũng là lúc kết thúc một chu kì và bắt đầu một chu kì mới với pha chính thứ nhất, nước thải được đưa vào ngăn A.

Ưu điểm của Unitank
- Cấu trúc chắc gọn, là một khối bê tông liền nhau, chi phí xây dựng và vật liệu xây dựng giảm. Tổng diện tích mặt bằng cho xây dựng chỉ cần khoảng 50% so với công nghệ bùn hoạt tính thông thường.Trong giới hạn về mặt bằng của khách sạn thì đây là một trong những ưu điểm nổi bật của Unitank.

- Quá trình xử lý linh hoạt theo chương trình và có thể điều chỉnh nên rất phù hợp với các loại nước thải có tính chất đầu vào và lưu lượng  thay đổi.

- Unitank có cấu trúc modun nên rất dễ dàng nâng công suất bằng cách ghép các modun liền nhau, tận dụng phần xây dựng đã có.

- Unitank vận hành tự động đảm bảo chất lượng ổn định của nước thải đã xử lý dẫn đến  chi phí vận hành thấp.

- Unitank kết hợp chức năng oxy hoá và lắng tách bùn trong cùng một bể nên không cần công đoạn hoàn lưu bùn, giảm gọn phần đường ống và bơm hoàn lưu.
